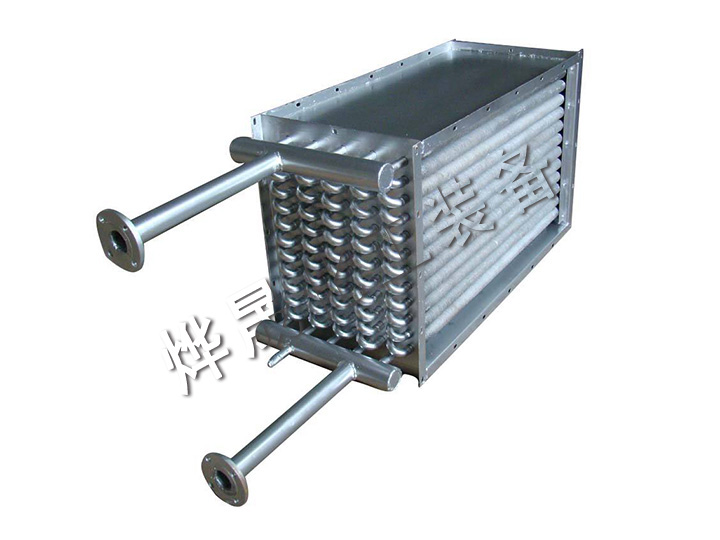

FUL型導熱油散熱器


產品概述
       FUL型導熱油散熱器是一種換熱裝置,它采用了具有優良技術性能的鋼鋁復合翅片管和用以補償熱應力的浮頭式結構,因此,它是以導熱油(也稱有機熱載體或熱媒體)為傳熱介質進行空氣加熱換熱裝置的選擇。近年來,該散熱器在紡織、印染、橡膠、制革、木材加工、涂裝烤漆等行業中已得到應用,取得了不錯的效果。
       鋼鋁復合翅片管制造工藝科學,它是鋼、鋁管復合在專用機床上軋制面成,使鋼基管與鋁翅片結合緊密,它具有熱阻小、傳熱性能好、強度高、流動損失小,防腐蝕性能強、工作壽命長等優點。
       鋼鋁復合翅片管觀格性能見表。
       浮頭式結構保證了散熱器在溫差較高的工作環境中及設備開始運行時的巨大熱應力能得到有效的補償。
       FUL型導熱油散熱器可有不同表面管長、管數及排數組成多種規格,其流程可根據用戶需要制成雙流程、三流程、四流程及多流程,使用部門可根據需要選用。



鋼鋁復合翅片管規格性能
外徑D(mm) 翅片高度h(mm) 翅片厚度s(mm) 翅片節距t(mm) 鋁管壁厚h(mm) 鋼管壁厚h(mm) 總外表面積Sw(m2/m) 鋁管壁厚
(Sw/Sn)
50 11.5 0.3 2.5 1 2 1.206 18.28
注:其它規格可根據用戶需要加工

FUL型導熱油散熱器型號規格表示方法:
       型號一迎風面長的分米數化整×迎風面寬的分米數化整。
       如:迎風長為1000mm,迎風面寬為837mm。
       則為:FUL—10 x 8

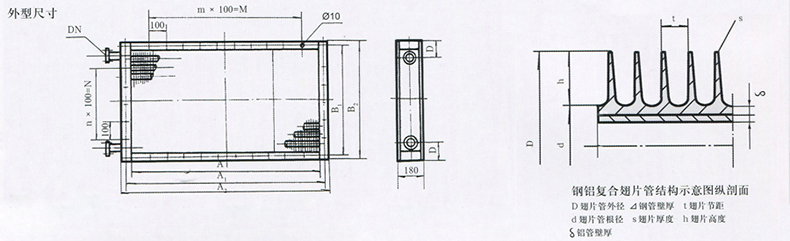

FUL型導熱油散熱器外型尺寸及主要參數表
型號 迎風面積m2 散熱面積m2 凈通風截面積m2 表面管數 排數 連接管DN(in) 尺寸
A B A1 A2 B1 B2 D n N m M
FUL-5×5 0.257 10.854 0.123 9 2 11/2 500 513 560 600 553 593 75 4 400 4 400
8×5 0.410 17.366 0.196 800 860 900 7 700
10×5 0.513 21.708 0.245 1000 1060 1100 9 900
6×6 0.405 17.366 0.191 12 2 11/2 600 675 660 700 715 755 75 5 500 5 500
8×6 0.54 23.155 0.255 800 860 900 7 700
10×6 0.675 28.944 0.318 1000 1060 1100 9 900
12×6 0.81 34.733 0.381 1200 1260 1300 11 1100
8×8 0.67 28.944 0.313 15 2 2 800 837 860 900 877 917 75 7 700 7 700
10×8 0.837 36.18 0.391 1000 1060 1100 9 900
12×8 1.004 43.416 0.469 1200 1260 1300 11 1100
14×8 1.172 50.652 0.547 1400 1460 1500 13 1300
14×10 1.474 64.159 0.683 19 2 21/2 1400 1053 1460 1500 1093 1133 75 9 900 13 1300
16×10 1.685 73.325 0.78 1600 1660 1700 15 1500
18×10 1.895 82.490 0.878 1800 1860 1900 17 1700
18×12 2.284 99.857 1.052 23 2 3 1800 1269 1860 1800 1309 1349 75 11 1100 17 1700
20×12 2.538 110.952 1.169 2000 2060 2100 19 1900
22×12 2.792 122.047 1.286 2200 2260 2300 21 2100
25×12 3.173 138.69 1.461 2500 2560 2600 24 2400
