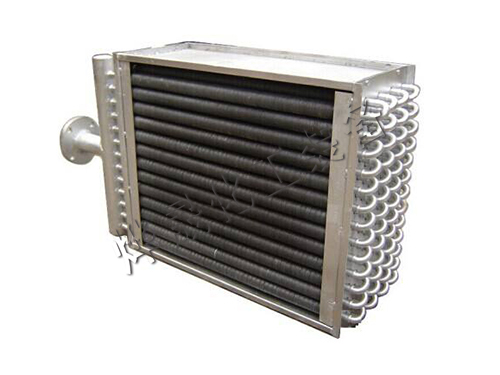

GLⅡ型不銹鋼散熱器
產品概述
GLⅡ型不銹鋼散熱器有各種表面管數,管長,排數組成多種規格。進出水管位于同一側,工作熱源為蒸汽或高溫水,冷源為低溫水或鹽水,可用作空氣加熱器或空氣冷卻器,是一種經濟耐用通用性強的空氣熱交換器。GLⅡ型不銹鋼散熱器是一種標準型號散熱器,標準結構由鋼制框架、散熱排管(鋼制散熱管)組成,按國家標準圖集制造生產。
特點
1、GLⅡ型不銹鋼散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構,散熱管用Ф18*2mm無縫鋼管,經專機繞片10*0.3mm皺折鋼帶而成,呈螺旋狀,其片距為3.2mm,承壓高,耐腐蝕;
2、GLⅡ型不銹鋼散熱器的散熱排管全叉排排列,并個單獨彎頭管連接;
3、GLⅡ型不銹鋼散熱器的散熱管特性:
散熱面積:0.64m2/m
肋化系數:14.56
肋通系數:15.8
凈面比:0.53
GLⅡ型編號方法
型號-排數-表面管數-表面管長(英寸)。
如采用四排,表面管數為10,管長為42英寸時,則為GLⅡ-4-10-42。
GLⅡ型基本參數見表。

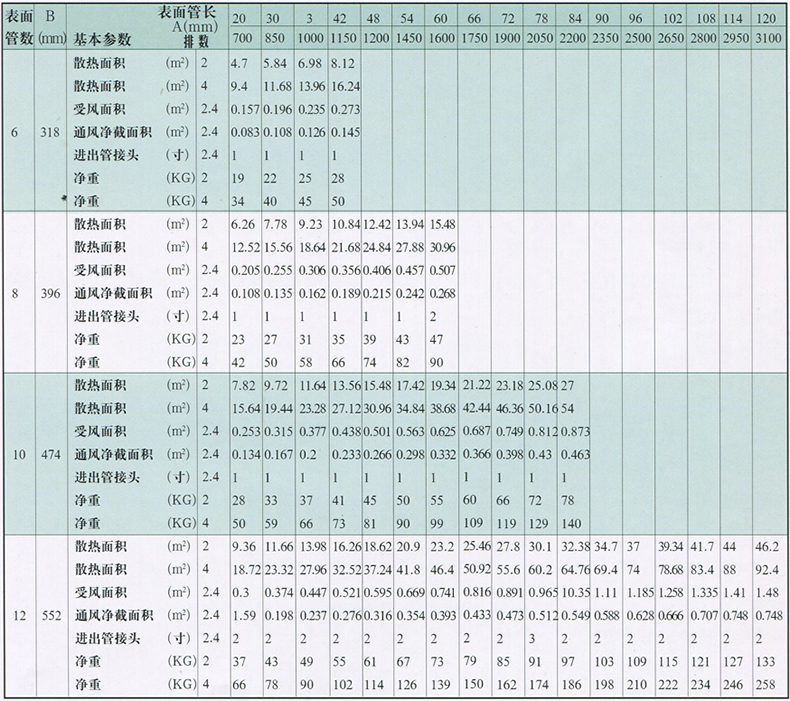

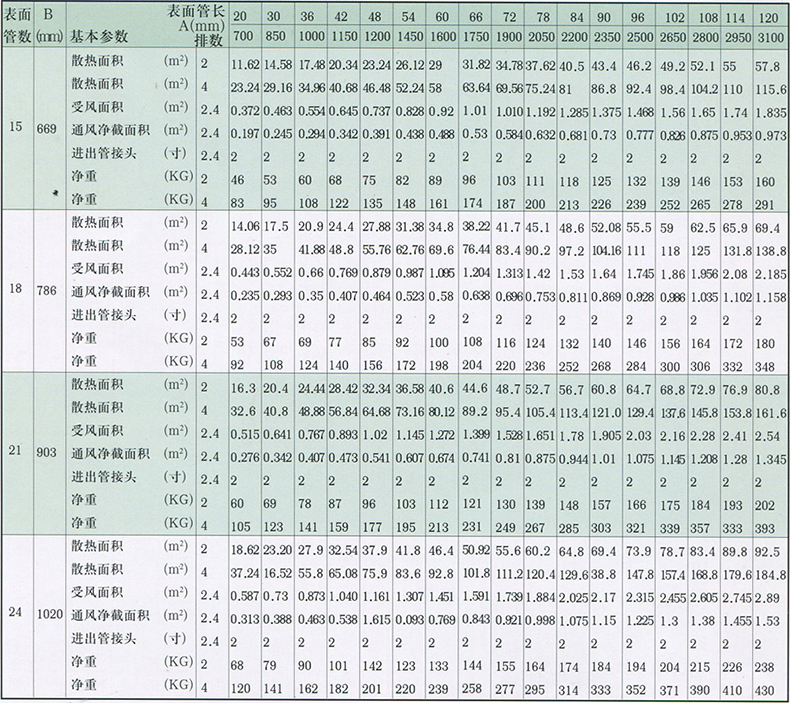

基本參數表
